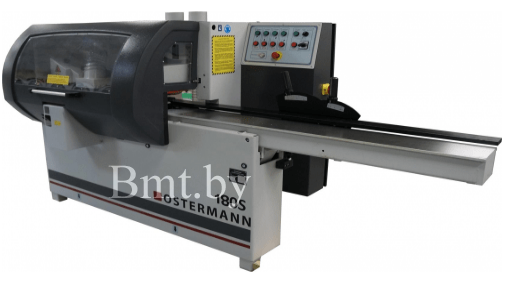

OSTERMANN -180S Четырехсторонний продольно-фрезерный станок

Применяется для одновременного высококачественного раскроя с четырех сторон деталей и заготовок, произведенных из древесины хвойных и лиственных пород.

Станок изготовлен при совместном участии Австрии и Болгарии, в странах входящих в состав ЕС. Абсолютно такие же станки поставляются на внутренний рынок в Европу. При производстве станка используются только европейские комплектующие







Технические характеристики:

Количество шпинделей, шт 4
Минимальная длина заготовки при единичной подаче, мм 350
Минимальная длина заготовки при групповой подаче, мм 250
Ширина заготовки, мм 25 — 180
Толщина заготовки, мм 10 — 105
Частота вращения шпинделей, об/мин 6000
Наружный диаметр шпинделей, мм 40
Длина горизонтальных шпинделей, мм 190
Длина вертикальных шпинделей, мм 120
Скорость подачи, м/мин 6 – 24 (инвертор)
Мощность привода шпинделей, кВт 4,0 х 4 шт.
Мощность привода подачи, кВт 0,8 / 1,1
Общая мощность, кВт 17,1
Диаметр подающих роликов, мм 120
Длина подающего стола, мм 1700
Расстояние от пола до подающего стола, мм 920
Диаметр аспирационных выходов, мм 2 х 120 (1 х 145)
Габаритные размеры, мм 2730 х 1170 х 1550
Вес, кг 950

Станок укомплектован четырьмя качественными ножевыми барабанами для плоского строгания и пазовой фрезой на нижнем шпинделе.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  Подающий стол

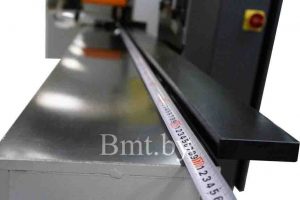

Длина подающего стола 1700 мм. Удобное базирование заготовок при подаче.

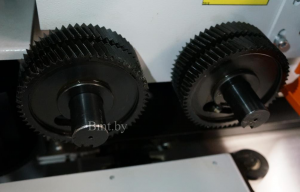

  Подача

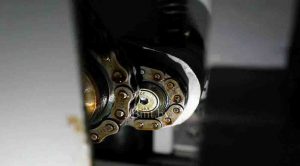

Привод подающих роликов осуществляется через цепь.

  Стальные подающие ролики

Диаметр сдвоенных подающих роликов 120 мм. Удобная регулировка в зависимости от ширины заготовки

  Обрезиненные подающие ролики

После 4-го шпинделя находятся обрезиненные ролики. Исключают повреждения обработанных заготовок

  Настройка прижимных роликов

Усилие прижимных подающих роликов настраивается механическим путем через пружинный механизм. Благодаря этому возможна работа станка в неотапливаемых помещениях.

  Первый подающий ролик

Для обеспечения подачи первой заготовки в зону обработки первый ролик имеет возможность регулировки по высоте

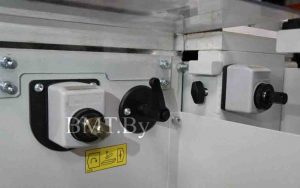

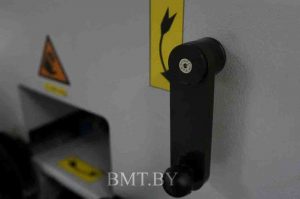

  Настройка по ширине и высоте

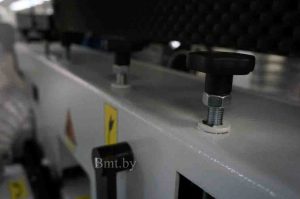

Механический тип настройки при помощи двух винтов, расположенных на передней панели. Интуитивно простое и удобное обслуживание станка.

  Предохранитель

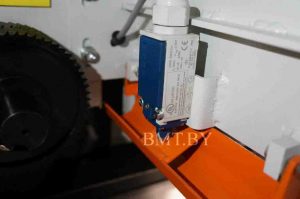

На входе в рабочую зону расположен специальный датчик. В случае подачи заготовок с очень большим припуском станок отключается.

  Нормы безопасности

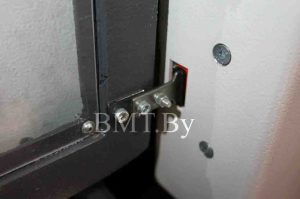

Защитный кожух невозможно открыть при работающем станке благодаря электромеханическому замку.

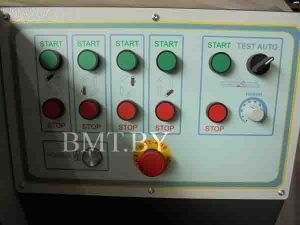

  Пульт управления

Скорость подачи регулируется частотным регулятором с диапазоном от 6 до 24 м/мин
