HARVEY J-30P, J-40P Форматно-раскроечный станок премиум-класса

НАЗНАЧЕНИЕ:

Предназначен для высокоточного раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов), в том числе облицованных и аминированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45°.

Электродвигатели оснащены системой электромагнитного торможения шпинделей для быстрой (не более 3 секунд) остановки шпинделей.





Технические характеристики: J-30P J-40P
Наибольшая длина пропила, мм 3000 3600
Размеры основного стола, мм 860 × 560 860 × 560
Размер подвижной каретки, мм 3200 × 410 3800 × 410
Диаметр основной пилы /посадочный диаметр, мм 315 / 30 315 / 30
Диаметр подрезной пилы/ посадочный диаметр , мм 120 / 20 120 / 20
Угол наклона, град 0 … 45 0 … 45
Наибольшая высота пропила при угле пилы 900, мм 102 102
Наибольшая высота пропила при угле пилы 450, мм 76 76
Максимальная ширина реза, мм 1270 1270
Максимальгая длина поперечного распила, мм 3300 3300
Мощность электродвигателя основной пилы, кВт 5,5 5,5
Мощность электродвигателя подрезной пилы, кВт 0,55 0,55
Частота вращения шпинделя основной пилы, об /мин 4500 4500
Частота вращения шпинделя подрезной пилы, об /мин 8000 8000
Диаметр патрубка аспирации, мм 100 100
Габаритные размеры, мм 3300х3100х900 3900х3100х900
Вес, кг 975 1010









КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  Основание каретки опирается на специальные платформы, которые фрезеруются за один установ на портальных фрезерных станках с ЧПУ. Такая схема, помимо надежности и жесткости конструкции, снимает необходимость выставления каретки «по горизонту» и значительно облегчает сборочные работы и настройку станка.
  Пильная каретка собственного производства обладает самой большой шириной в классе (410 мм). Это обеспечивает максимальную площадь базирования и снижает риск получения брака при раскрое. Профиль каретки имеет многокамерную структуру, что обеспечивает максимальную сопротивляемость нагрузкам на изгиб и кручение.
Поверхность каретки анодирована, имеет высокую сопротивляемость к истиранию, не пачкает заготовки и руки оператора.

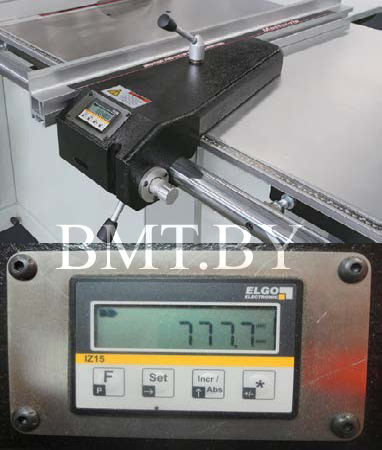

  Параллельный упор перемещается по стальной цельной круглой направляющей. Качество обработки и посадки деталей позволяет передвигать упор практически без усилий. Упор имеет механизм точной подстройки, причем размер отображается на электронном дисплее с точностью до 0,1 мм, что практически исключает возможность ошибки при выставлении размера.
  Наклон пильного узла происходит механически. Угол наклона отображается в реальном времени на электронном дисплее. Таким образом, пильный узел можно установить на угол с точностью до минуты.
  Для защиты от столкновения параллельного упора с пильным диском предусмотрена револьверная система, которая ограничивает ход упора при двух положениях направляющей линейки.
  Высокосбалансированные шпиндели проходят трехступенчатый контроль качества и позволяют работать с минимальными уровнями шума и вибрации. В базовой комплектации есть возможность установки пазовальных фрез как на основном вале, так и на подрезном вале.

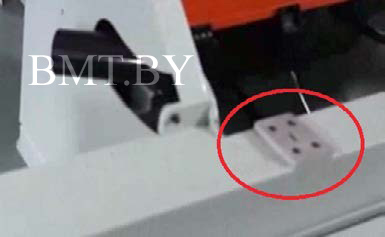

  Настройка соосности подрезного пильного диска относительно основной пилы удобно производится через отверстие на рабочем столе. Такая система не требует лишних манипуляций и значительно сокращает время настройки станка.
  В базовой комплектации кнопки запуска двигателей дублированы на каретке. Эта опция значительно увеличивает удобство работы на станке. Оператору не требуется «нырять» под уложенный на каретку лист для запуска станка.
  По нормам безопасности Евросоюза, станок оборудован двумя кнопками аварийной остановки. Все электрокомпоненты станка располагаются в отдельном шкафе.
Электродвигатели оснащены системой электромагнитного торможения шпинделей для быстрой (не более 3 секунд) остановки шпинделей.
  Расширительный стол и торцовочный упор оборудованы системой «Compass», которая позволяет быстро позиционировать линейку для угловых резов. Линейка вращается относительно одной оси с использованием самосмазывающихся латунных подшипников скольжения с твердотельными тефлоново-графитными вставками.
Обратная установка упора, за счет запатентованной системы зажима, не требует калибровки прямого угла и обеспечивает жесткость системы.

  Аспирационный кожух «Shark» имеет особую конструкцию, которая обеспечивает отсутствие снижения скорости потока воздуха для качественного удаления пыли. Легкость перемещения гарантируют призматическая направляющая, подшипник скольжения с картриджной системой смазки и пневмопоршень.
  Все маховики вращения имеют дополнительные стопоры, которые позволяют жестко фиксировать настройки и гарантируют сохранность установленных параметров.
  Каретка может быть заблокирована в любом положении, что облегчает процесс загрузки полноформатных листов.
