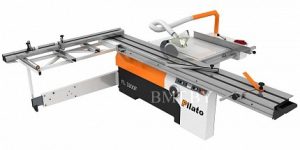

Форматно-раскроечный станок Filato мод. FL-3200F



НАЗНАЧЕНИЕ:

Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.



Технические характеристики:

Наибольшая длина пропила, мм 3200
Размеры основного стола (длина х ширина), мм 1200 х 650
Расстояние (наибольшее) между пилой и боковой базовой линейкой,  мм 1300
Высота пропила, мм 76
Диаметр основной пилы (наибольший) / посадочный диаметр, мм 300 / 30
Диаметр подрезной пилы / посадочный диаметр, мм 120 / 22
Угол наклона пильного узла, град. 45/90
Мощность двигателя основной пилы, кВт 5.5
Частота вращения основной пилы, об/мин 3800/5200
Мощность двигателя подрезной пилы, кВт 0,75
Частота вращения подрезной пилы, об/мин 9000
Общая установленная мощность, кВт 6.25
Диаметр патрубка стружкоприемника,
пильного узла / ограждения основной пилы, мм
100 / 60
Габаритные размеры, мм: (длина х ширина х  высота) 3330х3150х875
Масса, кг 880







КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

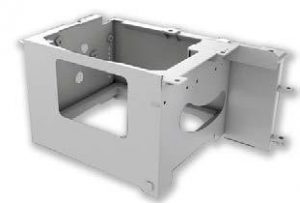

  Массивная станина

Основной всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка.

  Способ крепления каретки

Широкие базовые поверхности станины, обработанные за один установ, позволяют легко установить на них каретку. Данная конструкция не требует регулировки относительно основного стола, облегчает монтаж (каретка крепится 3‑мя винтами) и не требует дополнительных регулировок в дальнейшем.

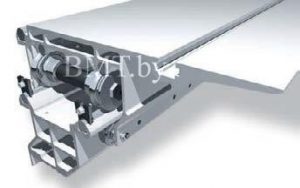

  Роликовая каретка

Стальные цилиндрические направляющие обеспечивают высочайшую точность и качество распиловки. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

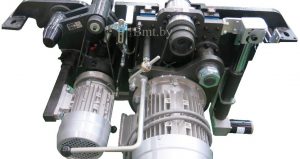

  Литой пильный узел

Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Каждый пильный узел после калибровки вала проходит 12-часовую обкатку с замером температуры подшипников. Такой контроль гарантирует качественный пропил и надежность узла.

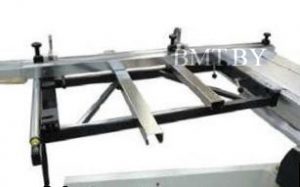

  Жестко фиксированная поперечная линейка

Поперечная линейка станка жестко фиксируется к поддерживающему столу в двух точках под углом 90 градусов к линии пропила. Настраивается единожды и не требует дополнительных регулировок. Это исключает смещение линейки во время работы и гарантирует правильную геометрию раскроя.

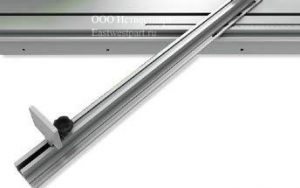

  Упор для косых резов

В стандартную комплектацию станка включен упор, устанавливаемый на каретку, который обеспечивает максимальное удобство и точность косых резов при раскрое.

  Параллельный упор с механизмом точной подстройки

Ручная тонкая настройка облегчает точную установку продольного упора. Регулировочный винт обеспечивает юстировку упора сточностью до миллиметра

  Пульт управления

Пульт управления станка позволяет оператору быстровключить / выключитьпривод пил, а также настроить вылет основной и подрезнойпил, которыерегулируются при помощи электромотора. Угол наклонаудобно регулируется с помощью маховика на переднейпанели станка. Значение угла отображается в реальномвремени на электронном дисплее. На панели установленакнопкааварийной остановки станка.

  Ограждение пилы

Верхнее ограждение пилы совместно с устройством для удаления отходов, соединенное гибким шлангом с трубой для аспирации, обеспечивают безопасность работы на станке и более полное удаление отходов.

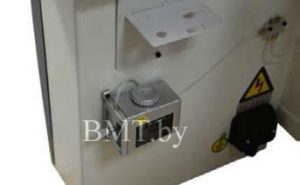

  Система смазки

Для обеспечения долговечности в конструкции станка реализована система смазки направляющих, которые отвечают за подъем / опускание пильных агрегатов
