HARVEY J-30E, J-40E Форматно-раскроечный станок премиум-класса



HARVEY J-30E, J-40E Форматно-раскроечный станок премиум-класса


НАЗНАЧЕНИЕ:

Предназначен для высокоточного раскроя плитных материалов (МДФ, ДВП, ДСтП и клееных щитов), в том числе облицованных и аминированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45°. Электродвигатели оснащены системой электромагнитного торможения шпинделей для быстрой (не более 3 секунд) остановки шпинделей.





Технические характеристики: J-30P J-40P
Наибольшая длина пропила, мм 3000 3600
Размеры основного стола, мм 860 × 560 860 × 560
Размер подвижной каретки, мм 3200 × 410 3800 × 410
Диаметр основной пилы /посадочный диаметр, мм 315 / 30 315 / 30
Диаметр подрезной пилы/ посадочный диаметр , мм 120 / 20 120 / 20
Угол наклона, град 0 … 45 0 … 45
Наибольшая высота пропила при угле пилы 900, мм 102 102
Наибольшая высота пропила при угле пилы 450, мм 76 76
Максимальная ширина реза, мм 1270 1270
Максимальная длина поперечного распила, мм 3300 3300
Мощность электродвигателя основной пилы, кВт 5,5 5,5
Мощность электродвигателя подрезной пилы, кВт 0,55 0,55
Частота вращения шпинделя основной пилы, об /мин 4500 4500
Частота вращения шпинделя подрезной пилы, об /мин 8000 8000
Диаметр патрубка аспирации, мм 100 100
Габаритные размеры, мм 3300х3100х900 3900х3100х900
Вес, кг 975 1010







КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

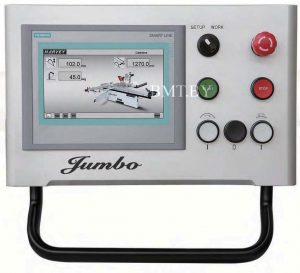

  Система управления Siemens Indistrial специально разработанная для станков HARVEY, позволяет быстро изменять все рабочие параметры станка. Управление осуществляется через 7-дюймовый цветной монитор с функцией Touch Screen

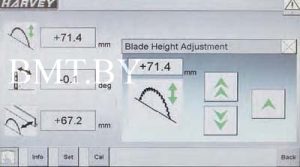

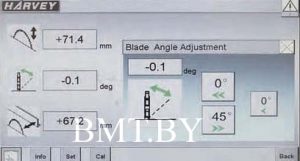

  Настройка вылета пил с учетом параметров инструмента
  Наклон пильного узла

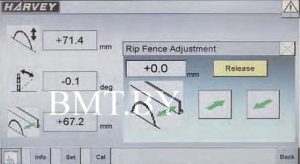

  Изменение положения основной линейки с точностью до 0,1 мм

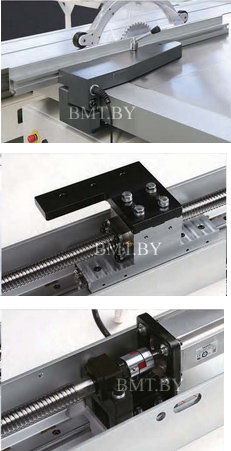

  Управление продольным упором осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора, высокоточной шарико-винтовой пары и линейной направляющей. Все это обеспечивает необычайную точность (0,1 мм) и плавность движения упора. Скорость перемещения до 15 м/мин. Для безопасности работы станок оснащен системой защиты от столкновения упора с полотном пилы или защитным колпаком.

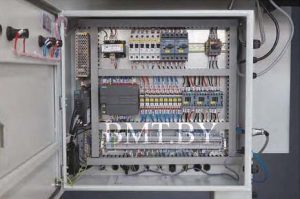

  Все компоненты, используемые на моделях HARVEY обеспечивают стабильность работы и более легкую эксплуатацию для операторов. Siemens-один из крупнейших производителей промышленной электрики с мировым именем. И этим все сказано.

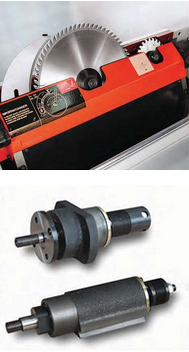

  Высоко сбалансированные шпиндели основной и подрезной пилы позволяют работать с минимальным уровнем шума и вибрации. Пилы закрыты защитным кожухом а в нижней части пильного узла расположены 2 патрубка ,которые обеспечивают отличное удаление пыли.

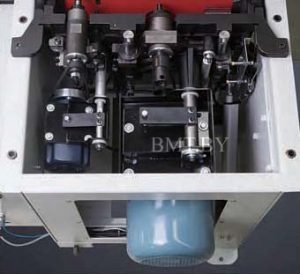

  Пильный узел в индустриальном исполнении обеспечивает стабильную работу всех узлов и агрегатов. Линейные направляющие вертикального перемещения пил имеют вид двойного ласточкиного хвоста и являются уникальным решением для станков такого класса.

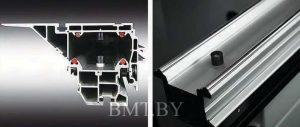

  Широкий профиль многокамерной алюминиевой каретки «HONEYCOMB» шириной 410 мм является эксклюзивной разработкой HARVEY и рассчитана для обеспечения бесперебойной работы в многосменном режиме. Сам материал каретки и большей части основных элементов выполнен из материалов,применяемых в современном авиастроении.

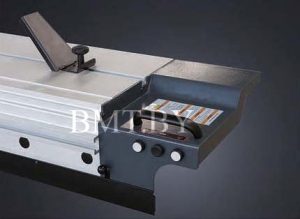

  Кнопки запуска двигателей пил вынесены на край каретки, что дает оператору дополнительное удобство.

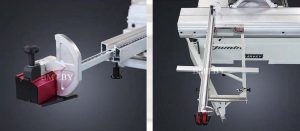

  Стол с поперечной линейкой оборудован системой «COMPASS» которая позволят быстро позиционировать линейку для диагональных резов. При этом установка линейки в исходное положение не потребует поднастройки.

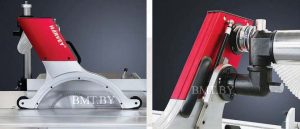

  Harvey является разработчиком инновационного защитного колпака системы «SHARK». Конструкция кожуха обеспечивает отсутствие снижения скорости потока воздуха для качественного удаления пыли. Регулировки кожуха не ограничиваются настройками по высоте обрабатываемого материала, кожух можно быстро отвезти из зоны пиления.
