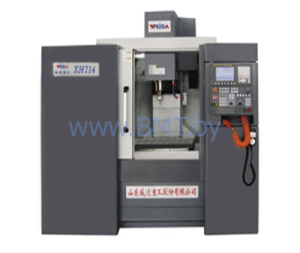

XH714 вертикальный обрабатывающий центр

0000071

Размеры рабочего стола 900×400 мм

Диапазон скоростей шпинделя 40~6000 об/мин

(XK714 фрезерный с ЧПУ)

Линейные направляющие качения обеспечивают высокую точность обработки и жесткость конструкции

Обшая информация

Стандартная комплектация

Система ЧПУ FANUC 0i mate-MD

высокоточный шпиндель — Тайвань

магазин инструментов зонтичного типа – на 16 инструментов

Защита зоны резания кабинетного типа



Опции

Системы ЧПУ SIEMENS 802C, KND1000I

Поворотный стол — ось A;

Renishaw измерение инструмента, измерение детали;



Технические характеристики

Параметры XH714 XK714
Перемещения рабочего стола (X, Y, Z) мм 650x400x500 650x400x500
Размеры рабочего стола мм 900×400 900×400
Кол-во/Ширина/Расстояние между Т пазами мм 3-18-130 3-18-130
Макс. масса заготовки кг 400 400
Расстояние от торца шпинделя до поверхности стола мм 120 — 620 120 — 620
Расстояние от оси шпинделя до вертикальных направляющих мм 420 420
Скорость быстрых перемещений X, Y, Z м/мин 24 24
Скорость рабочей подачи X, Y, Z мм/мин 2.5 — 4000 2.5 — 4000
Конус шпинделя BT40 BT40
Диапазон скоростей шпинделя об/мин 40 — 6000 60 — 4000
Мощность э/д шпинделя кВт Сервошпиндель 4 5.5 частотный преобразователь
Кол-во инструментов в магазине шт. 16
Макс. вес инструмента кг 8
Макс размеры инструмента мм ?120×200
Точность позиционирования мм ±0.015 ±0.015
Повторяемость позиционирования мм ±0.0075 ±0.0075
Мин время смены инструмента сек 7
Габаритные размеры мм 2120x2150x2215 2120x2150x2215
Масса станка кг 3250 3150



Купить фрезерный станок Вы можете у нас, в компании ОДО «БМТ компании».
