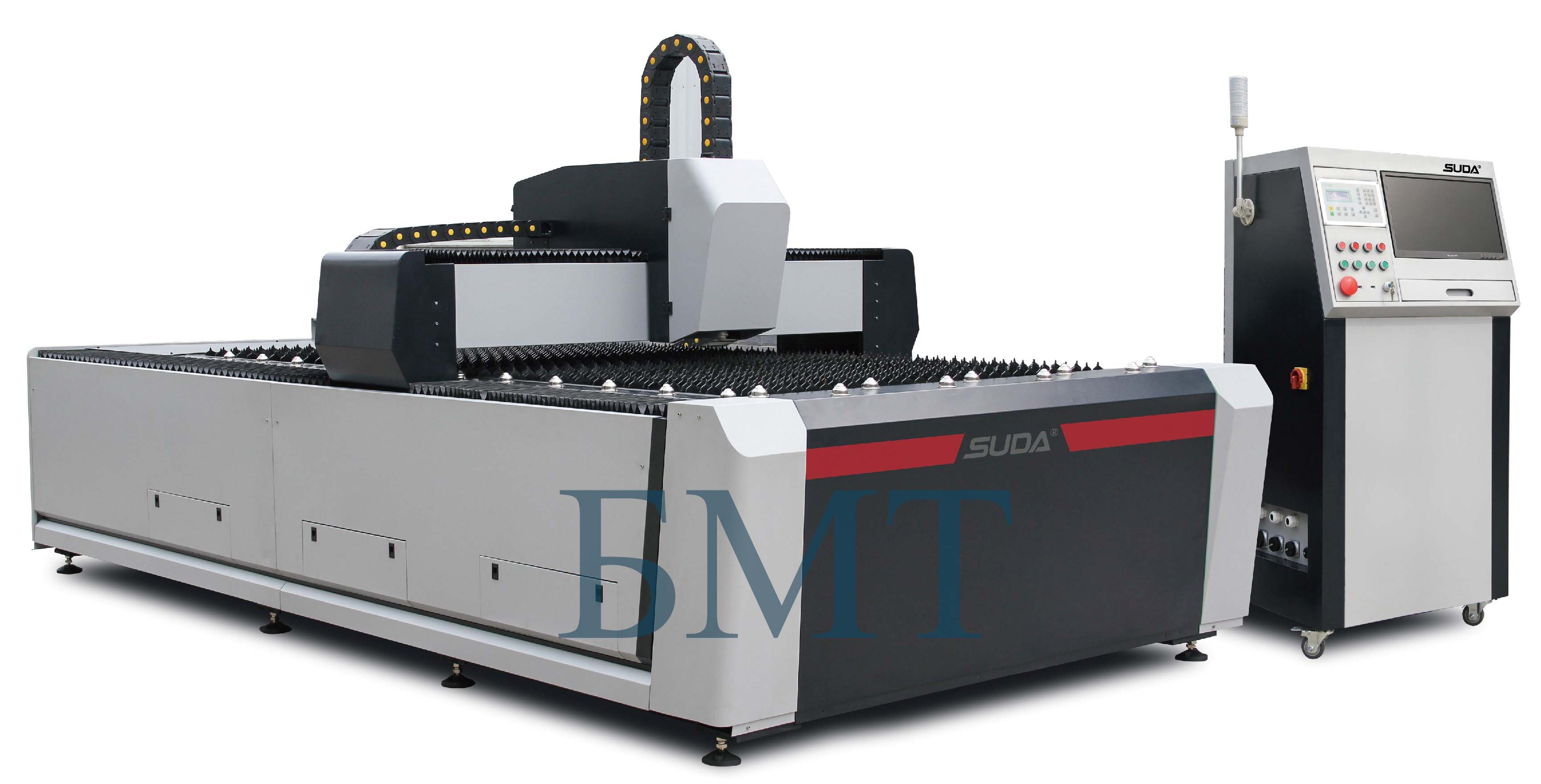

Установка лазерного раскроя модели FC SDY



Оптоволоконная лазерная резка металла – это принципиально новый метод раскроя листовых материалов. Основным инструментом здесь является сфокусированный луч, который настолько быстро прогревает поверхность обрабатываемого изделия, что она не успевает расплавиться. В результате получается очень тонкий и четкий рез с идеально ровными краями, не требующий дополнительной обработки.

Сравнение газовых и твердотельных лазеров.

Твердотельные лазеры менее распространены, потому что углекислотные более универсальны: в способности разрезать различные виды материала. Твердотельные лазеры предпочтительны для филигранной обработки тонкого материала с большим количеством вырезаемых деталей или для хорошо отражающих излучение металлов (медь, алюминий и сплавы серебра).

Только твердотельные лазеры могут использовать оптоволокно для передачи луча к арене резки. Это связано с тем, что хотя оба типа лазера являются инфракрасными, длина волны излучения газового лазера больше в 10 раз, чем твердотельного (10.6 микрон 1.06 микрон соответственно).







Преимущества лазера:

Меньшая ширина реза, за счет меньшего пятна фокуса. Таким образом, способность к более точной работе. Меньшее отражение излучения твердотельного лазера от обрабатываемой поверхности. Прозрачность обычного стекла для излучения этого лазера. Благодаря этому, могут использоваться высокоточные стеклянные фокусирующие линзы с меньшим фокусным пятном, а использование кварцевого оптоволокна дает возможность передавать луч на большие расстояния.

Отличительные особенности:

1.      Высокоточные линейные направляющие производства японской компании THK.

2.      Автоматическая система фокусировки.

3.      Высокая точность резки за счёт применения сервомоторов, высокоточных ШВП с преднатягом и планетарных редукторов.

4.      Минимальный облой, не требующий последующей обработки  после резки, за счёт минимальной зоны выплавления металла.

5.      Центральная система смазки ШВП и направляющих.

6.      Прост в установке.

7.      Прост в управлении и задании управляющих программ.

Технические характеристики:



FC1325

FC1630

FC1640

Рабочая зона, мм

1300×2500

1600×3000

1600×4000

Расстояние между направляющими, мм

1835

2335

2335

Энергия импульса лазерного излучения, Дж

0,1…8

0,1…8

0,1…8

Нестабильность энергии излучения, не более, %

2

2

2

Частота следования импульсов, Гц

50…..200

50…..200

50…..200

Мощность излучения, Вт

Стандарт 500

Опционально 300/1000

Стандарт 500

Опционально 300/1000

Стандарт 500

Опционально 300/1000

Длина волны лазерного излучения, нм

1080

1080

1080

Энергетическая расcходимость излучения, не более, рад

8х10-3

8х10-3

8х10-3

Диаметр сфокусированного пучка излучения, мм

0.3…0.5

0.3…0.5

0.3…0.5

Длительность импульса тока накачки по уровню 0,5 амплитуды, мс

0.4…0.7

0.4…0.7

0.4…0.7

Потребляемая мощность, не более, кВт

15

15

15

Скорость ускоренного перемещения мм/мин

70 000

70 000

70 000

 Скорость рабочего перемещения  мм/мин

от толщины зависит

от толщины зависит

от толщины зависит

Формат чтения управляющей программы

HPGL  G-CODE

HPGL  G-CODE

HPGL  G-CODE

Дискретность станка, мм

±0.01

±0.01

±0.01

Габаритные размеры

Длинна, мм

3550

4050

4700

Ширина, мм

2100

2400

2400

Высота, мм

1350

1350

1350

Вес НЕТТО

1900

2100

2300



Толщина реза – 6 мм по умолчанию. Опционально можно до 10 мм.
