Трёхвалковая листогибочная машина ZDW11-25х2000

Трёхвалковая листогибочная машина ZDW11-25х2000

Принцип действия трёх валкового листогиба основан на воздействии сил трения, возникающих между металлическим листом и вальцами при вращательном движении вальцов. Для того что бы получить необходимый радиус изгиба необходимо отрегулировать высоту верхнего вальца. Перед началом обработки необходимо убедиться в параллельности вальцов, после этого необходимо установить лист между нижними и верхним вальцами. После этого при включении двигателя М2 деформировать лист. При включении двигателя главного привода M1 приводятся во вращение нижние вальцы и производится прокатка листа. Эта операция производится до получения необходимого изделия.

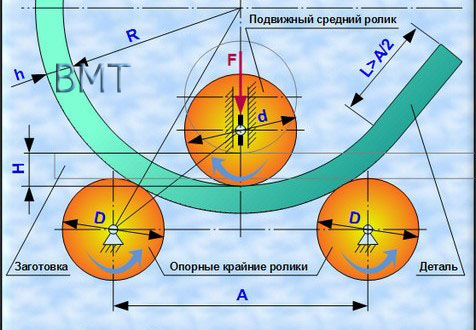

Схема их работы следующая. До начала работы производится точная установка основного размера «A». Размер деформации определяется величиной перемещения подвижного ролика в пределах размера «Н» и направлением вращения подающего механизма. Контроль гибки осуществляется по размеру «R». Заготовка протягивается через валики и деформируется. В итоге, получаются круглые или цилиндрические обечайки и их элементы.

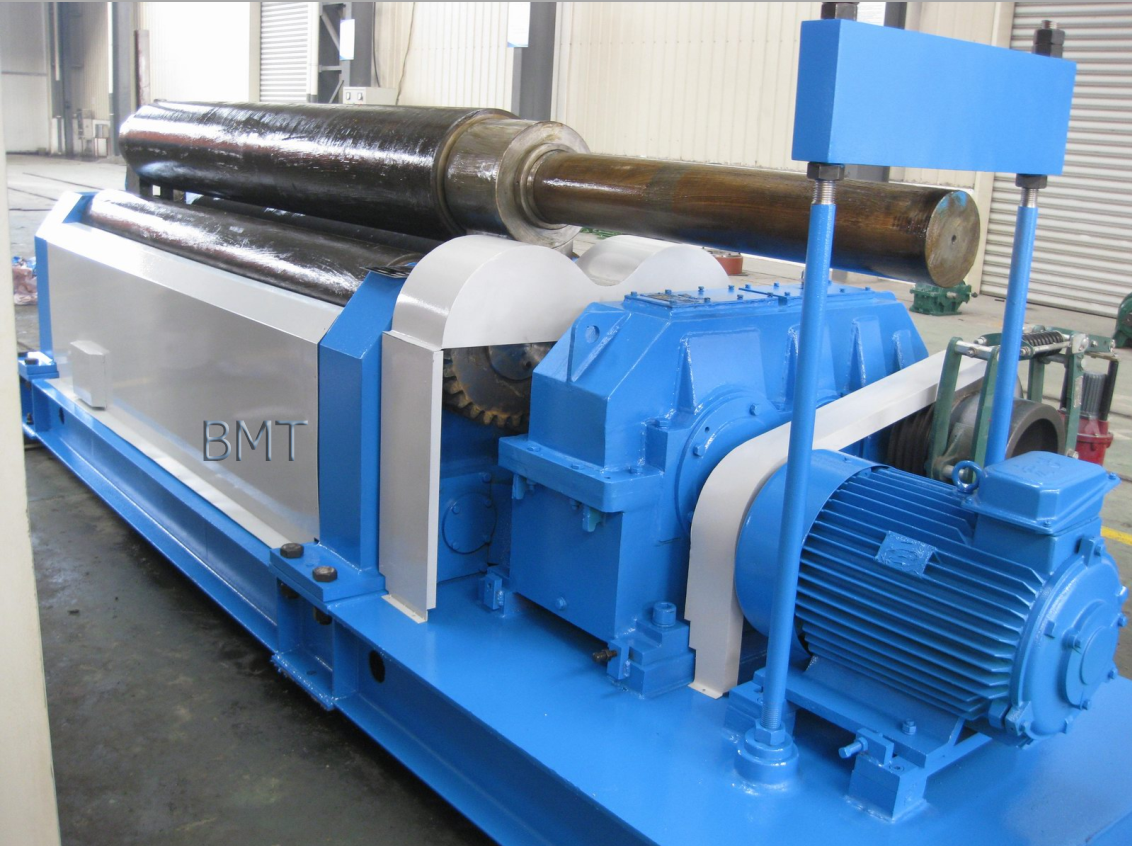

Трёхвалковая листогибочная машина ZDW11-25х2000



Изображение процесса:
Трёхвалковая листогибочная машина ZDW11-25х2000



Технические характеристики:

Описание параметров

Ед. измерения

Значение

1

Модель и технические характеристики

ZDW11-25х2000

2

Max. толщина прокатки

мм

25

3

Max. ширина прокатки

мм

2000

4

Условный предел текучести для  гибочного листа

МПа

245

5

Диаметр верхнего ролика

мм

340

6

Диаметр нижнего ролика

мм

260

7

Скорость роликов

м/мин

4

8

Вес

кг

9500

9

Габариты

мм

3890x1700x1600

10

Мощность главного привода

кВт

15

11

Мощность привода подачи

кВт

7,5

12

Минимальный диаметр гибки

мм

750

13

Межцентровое расстояние нижних роликов

мм

430

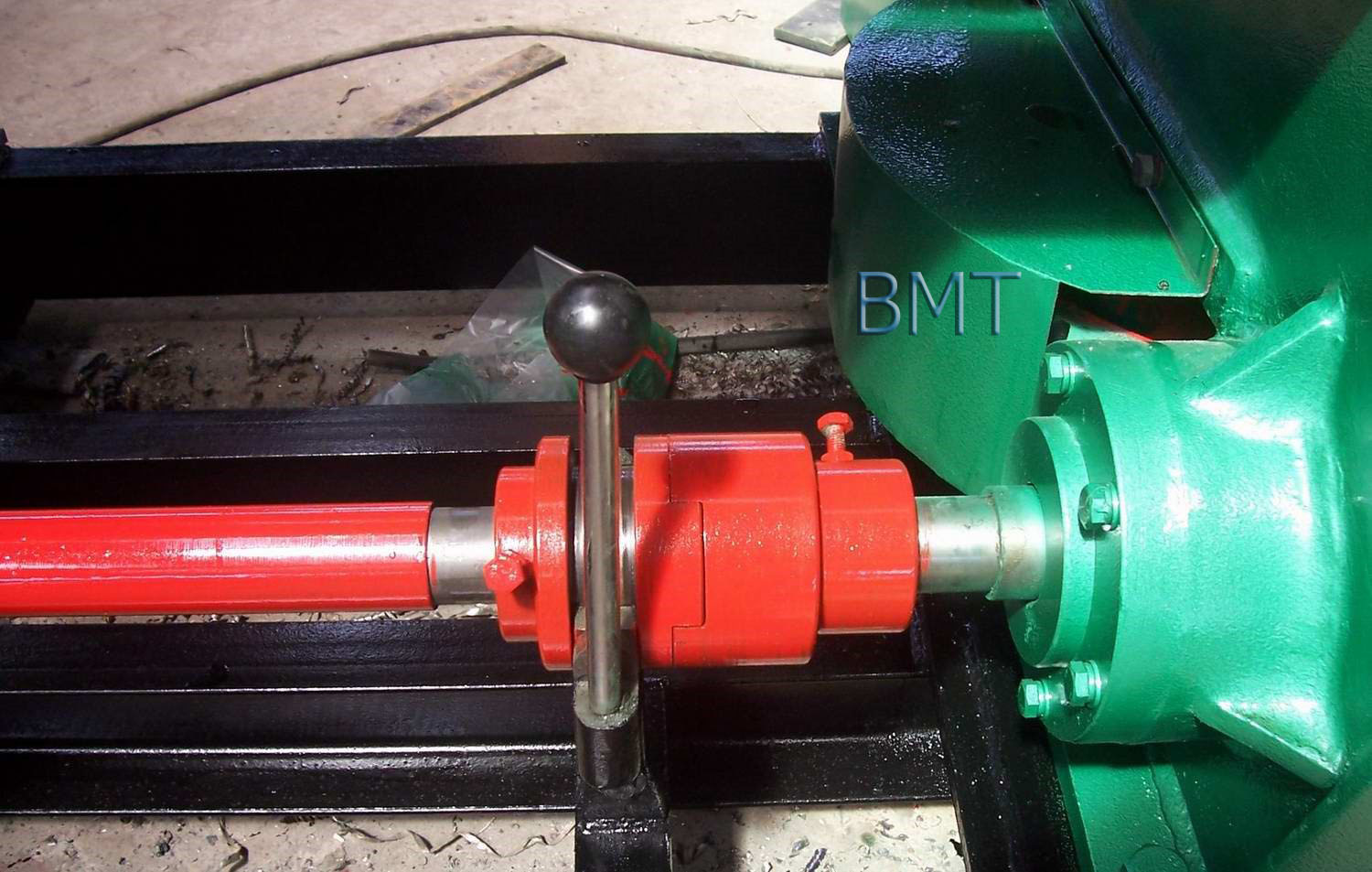

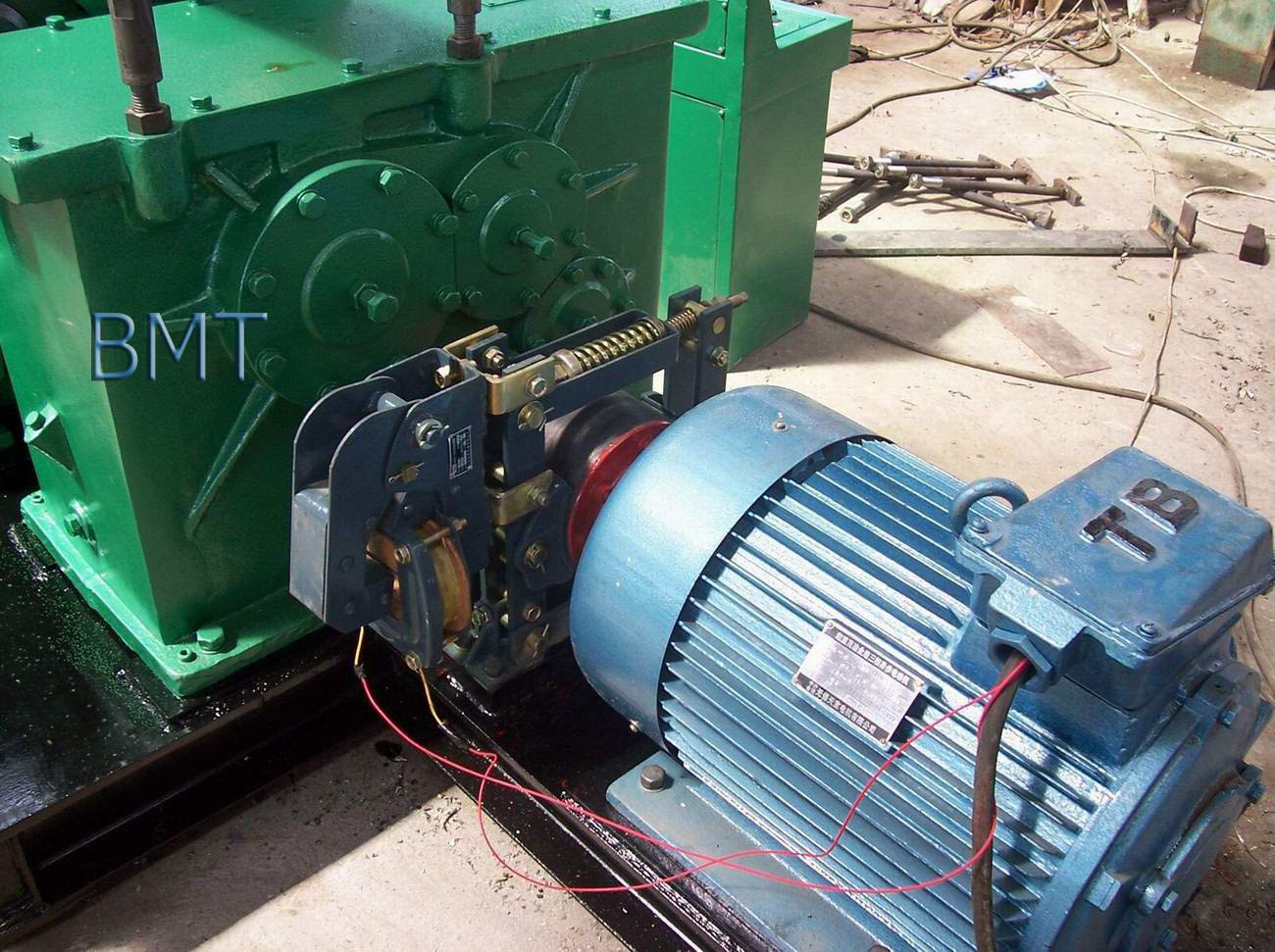

Трёхвалковая листогибочная машина ZDW11-25х2000Двигатель М1 главного привода Трёхвалковая листогибочная машина ZDW11-25х2000Муфта вала вертикального перемежения

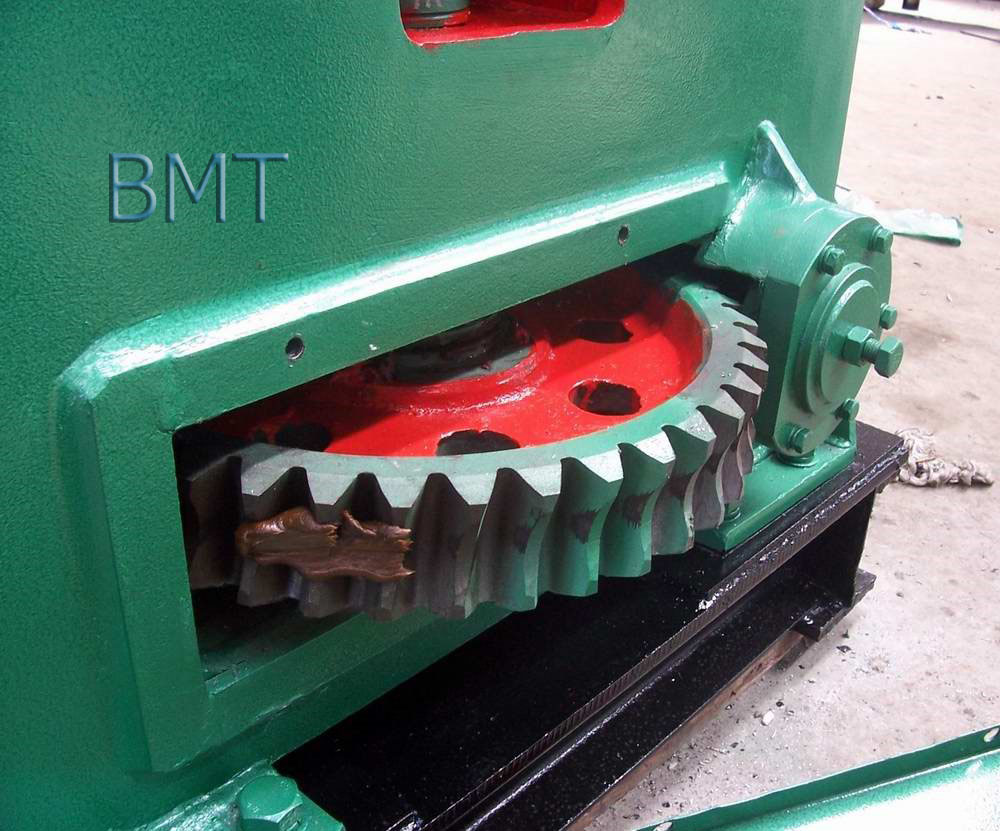

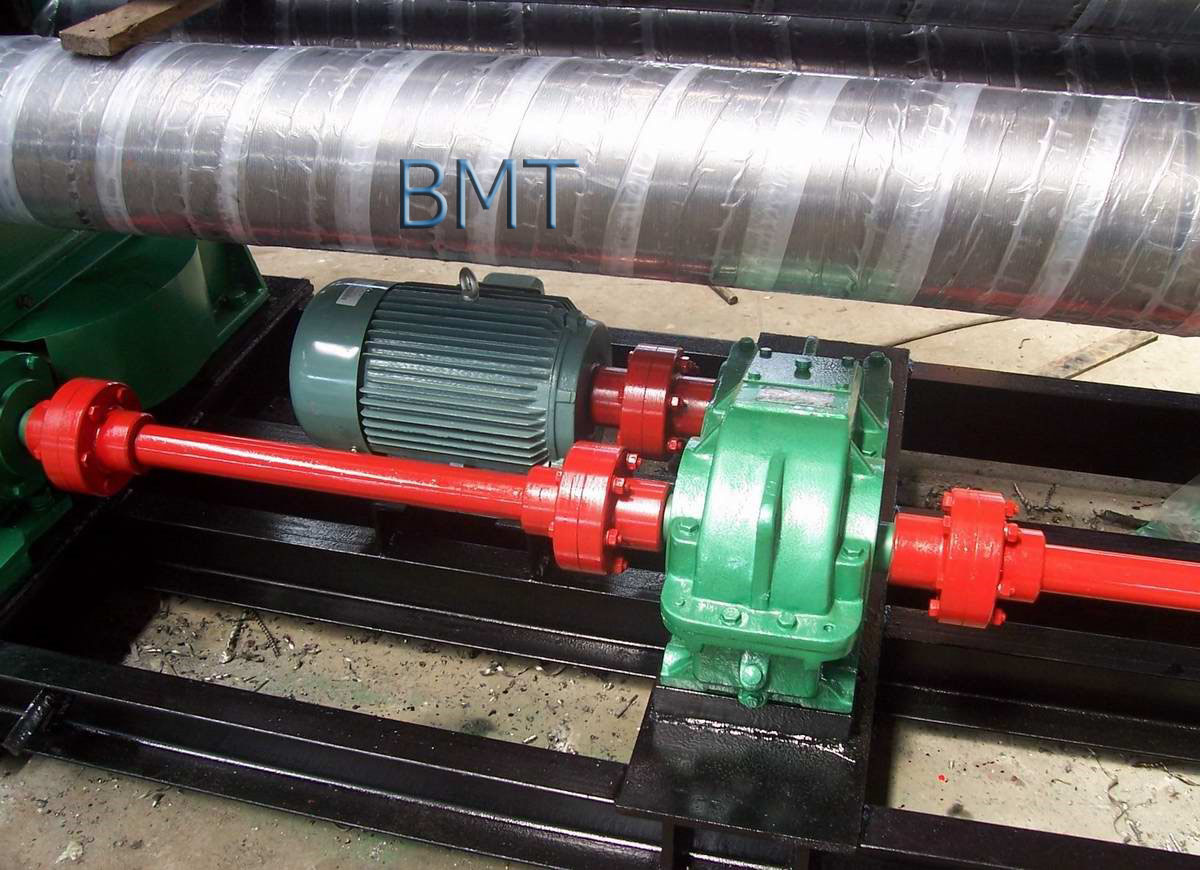

Трёхвалковая листогибочная машина ZDW11-25х2000Двигатель вертикальной подачи Трёхвалковая листогибочная машина ZDW11-25х2000Червячное колесо вертикальной подачи
