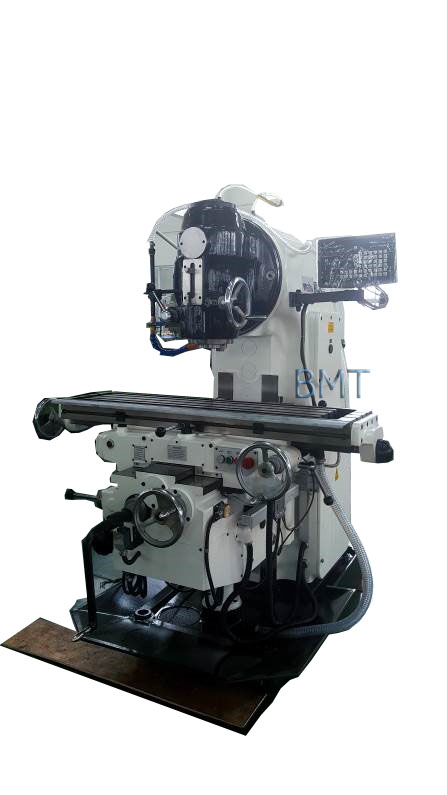

Консольный вертикальный фрезерный станок X5032

Консольный вертикальный фрезерный станок X5032

Вертикально-фрезерный консольный станок X5032 с поворотной фрезерной головкой с поворотом на ±45°, предназначен для выполнения различных фрезерных операций для нужд общего машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез. Станок WEIDA X5032 используется в различных областях: на крупных предприятиях – в инструментальных цехах, на мелкосерийном и единичном производстве, в небольших ремонтных мастерских. На универсальном консольно-фрезерном станке WEIDA X5032 можно обрабатывать различные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы. Вертикальная фрезерная бабка вращается. Гильза шпинделя может перемещаться вертикально. Рабочий стол может ускоренно перемещаться. Операция по продольному, поперечному и вертикальному перемещению рабочего стола выполняется вручную или автоматически. Рабочий стол и направляющие имеют хорошую жесткость, гарантируют высокую точность. Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Для применения станка на участках с выполнением работ повышенной точности рекомендуется модель X5032A (с литерой «А») в которой трапецеидальные винты и гайки предназначенные для осуществления перемещений узлов вертикально-фрезерного станка заменены на безлюфтовые шарико-винтовые передачи. Например при фрезеровании пазов с высокими требованиями к точности и шероховатости поверхности обработка на станке с применением ШВП нет необходимости учитывать имеющийся в обычной передаче люфт и выполнять дополнительные перемещения для его компенсации. А при попутном фрезеровании, часто применяемом для чистовой обработки, жесткость узла передачи присущая станку с применением шарико-винтовой пары благоприятно сказывается на точности и классе чистоты поверхности.

Производителем станка является крупная станкостроительная компания Weida из КНР, имеющая только положительные отзывы о качестве поставляемого во многие страны мира оборудования. Специализируясь на фрезерном оборудовании, внедряя инновационные технологические решения одновременно с увеличением объёмов производства, компания создаёт все возможности для реализации вертикально-фрезерных станков по ценам, которые значительно ниже чем у аналогичного оборудования других производителей, при этом сохраняя безупречное качество подтверждаемое гарантийными сроками.

Особенности консольно-фрезерного станка WEIDA X5032:

  • Высокая мощность привода шпинделя (7,5 кВт);
  • Жесткие прямоугольные плоские направляющие гарантируют высокую точность и жёсткость обработки;
  • Жесткая станина, отлитая из серого чугуна;
  • Каленые и шлифованные направляющие на всех осях;
  • Станок может оснащаться 3–осевым устройством цифровой индикации.
Стандартная комплектация: Опции:
автоподача по 3м осям X, Y и Zпривод консоли от электродвигателяместное освещениесистема подачи СОЖ в зону резания

набор инструмента и принадлежностей

руководство оператора на русском языке

устройство цифровой индикации (УЦИ)поворотный столуниверсальная делительная головкастаночные тиски

вертикальная фрезерная головка

долбежная головка





Технические характеристики:

Модель

Ед. изм.

X 5032

Размеры рабочего стола

мм.

1320×320

Количество Т-образных пазов

шт.

3

Ширина Т-образных пазов

мм.

18

Расстояние между Т-образными пазами

мм.

70

Максимальная нагрузка на рабочий стол

кг.

500

Продольное перемещение рабочего стола   ручное/автоматическое

мм.

700/680

Поперечное перемещение рабочего стола   ручное/автоматическое

мм.

255/240

Вертикальное перемещение рабочего стола   ручное/автоматическое

мм.

370/350

Конус шпинделя

ISO 50 (7:24)

Ход пиноли шпинделя

мм.

70

Количество ступеней коробки скоростей

18

Диапазон частот вращения шпинделя

мин-1

30-1500

Пределы расстояния между торцом шпинделя и рабочей поверхностью стола

мм.

60-430

Расстояние от оси шпинделя до поверхности колонны, мм

мм.

350

Угол поворота шпиндельной головки

град.

±45

Диапазон продольных подач

мм/мин

23,5-1180

Количество ступеней продольных подач

18

Диапазон поперечных подач

мм/мин

15-786

Количество ступеней  поперечных  подач

18

Диапазон вертикальных подач

мм/мин

8-394

Количество ступеней  вертикальных подач

18

Скорость продольных ускоренных перемещений

мм/мин

2300

Скорость поперечных ускоренных перемещений

мм/мин

1533

Скорость  ускоренного подъёма консоли

мм/мин

770

Мощность электродвигателя главного привода

кВт

7,5

Мощность электродвигателя подачи

кВт

1,5

Мощность электродвигателя системы подачи СОЖ

кВт

0,125

Габаритные размеры станка (Д × Ш × В)

мм.

2294×1770×1904

Масса, нетто/брутто

кг.

2800/3100







   Отличительные особенности:

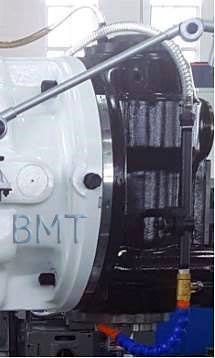

Поворот фрезерной головки ±45° по шкале.
Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки. Консольный вертикальный фрезерный станок X5032

Консольный вертикальный фрезерный станок X5032

Поверхность направляющих подвержена закалке ТВЧ.

Консольный вертикальный фрезерный станок X5032



Коробка подач  позволяет автоматическое перемещение по осям X, Y, Z. Все зубчатые передачи подвержены закалке ТВЧ и шлифовке.

Консольный вертикальный фрезерный станок X5032Консольный вертикальный фрезерный станок X5032

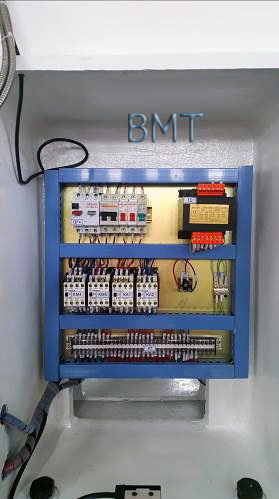

Безупречное качество монтажа электроавтоматики с применением надёжных комплектующих и их маркировкой с  указанием в руководстве по эксплуатации обеспечивает надёжность работы и простоту выявления и устранения неисправностей.

Консольный вертикальный фрезерный станок X5032

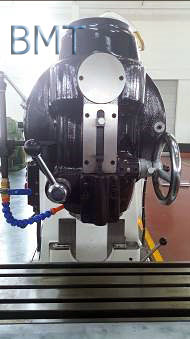

Жёсткий шпиндельный узел с посадочным конусом ISO50 оснащённый выдвижной пинльню с ходом 70 мм.

Консольный вертикальный фрезерный станок X5032
