Фрезерный обрабатывающий центр модели QM-18

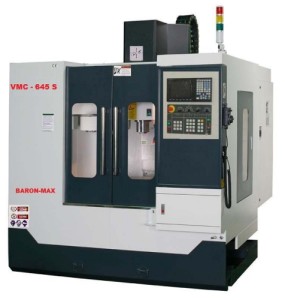

Фрезерный обрабатывающий центр модели QM-18

Вертикальный обрабатывающий центр QM-18 оснащён высокоточными направляющими для обеспечения большего срока службы станка и большей жёсткости при обработке. Массивная литая станина «С-образной» формы предназначена для гашения вибраций в процессе обработки. Предварительно напряжённые двух опорные ШВП диаметром 32 мм. Обеспечивают наибольшую температурную стабильность. Обрабатывающий центр модели QM-18 с перемещениями по осям X-Y-Z соответственно 610? 460?500 мм. Занимает всего лишь 2,1 ? 2,1 м. производственной площади. При установленном шпинделе с конусом 7:24 BT40, максимальная частота вращения 10 000 мин-1 (опционально 12 000). Оснащённый шпинделем с мощностью 5,5/7,5 кВт  станок QM-18  позволяет вести высокопроизводительную обработку как сталей так и цветных сплавов. Стол с размером рабочей поверхности (700?450 мм.) имеет предельную нагрузку 400 кг. В стандартную комплектацию также входит автоматическая шнековая система для удаления стружки, программируемое сопло для подачи СОЖ, пульт дистанционного ручного управления с маховичком, автоматический пневмопистолет, прямое нарезание резьбы метчиком, ориентирование шпинделя и блок обнаружения сбоя электропитания. В системе управления Fanuc предусмотрены расширенные функции управления инструментом, функции управления нажатием одной кнопки, 11-дюймовый ЖК-дисплей и порт USB.

Основным отличием станков серии QM является применение направляющих качения, что обеспечивает увеличение скорости подачи на 30% по сравнению с направляющими скольжения станков серии VMC.

Фрезерный обрабатывающий центр модели QM-18

Станок может быть укомплектован тремя видами устройств смены инструмента:

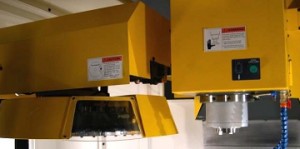

Устройство карусельного типа, вмещает в себя 16 инструментов, обеспечивает смену инструмента за 7 секунд и имеет возможность вращения в обе стороны. Благодаря невысокой стоимости включается в базовую комплектацию.

QM-18-umbrella

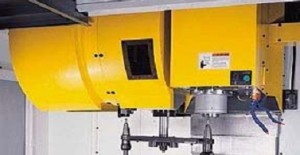

Устройство смены инструмента с вертикальным расположением магазина отличается повышенной скоростью смены инструмента (2 секунды) и повышенной ёмкостью магазина (20 инструмента). Поставляется как опция.

QM-18-vertical_mag



Так же возможна установка шпинделя с подачей СОЖ через хвостовик инструмента по давлением 5 Бар. Устройство подачи СОЖ оснащено фильтром с величиной фракции до 30 микрон.

В качестве дополнительной опции возможна поставка устройства охлаждения под высоким давлением для глубокого сверления. Давление в системе СОЖ 20 Бар. Устройство подачи СОЖ оснащено фильтром задерживающим фракции  величиной до 25 микрон.

QM-18-high_pressure_cool

Станки серии QM могут комплектоваться устройством автоматического измерения длинны и диаметра инструмента Renishaw TS-27R и устройство измерения детали OMP40-2, что позволяет упростить переналадку станка и контролировать износ или поломку инструмента в процессе работы.

QM-18-renishaw



QM-18

Перемещения
Расстояние. от оси шпинделя до колонны

500 mm

От торца шпинделя до стола

120-620 mm

Перемещение по Z

500 mm

Перемещение по Y

460 mm

Перемещение по X

610 mm

Стол
Максимальный вес детали

400 Kg

Размеры Т-образных пазов (ширина х количество х расстояние между)

16 x 4 x 100 mm

Размеры стола

450 x 700 mm

Шпиндель
Охлаждение через шпиндель (опц.)

Возможна установка при использовании инструментальных систем DIN 69871.

Тип штревеля оправки (стандарт)

BT40 (стандарт),CT40 или DIN-69871A SK40 (опция)

Скорость вращения

60 — 10000 rpm (базовая комплектация),
80-12,000 мин-1 или 2,000-30,000 мин-1
(опция коробки скоростей)

Мощность гл. двигателя

5.5 / 7.5 KW (базовая комплектация) 7.5 / 11 KW (дополнительная опция)

Подачи
Скорости резания (X-Y-Z)

1 — 10,000 mm/min

Ускоренный ход (Z)

30 m/min

Ускоренный ход (X-Y)

30 m/min

Крутящий момент дв. подачи (X-Y-Z)

8/8/22 Nm (3.0KW)

Точность
Повторяемость позиционирования

± 0.0025 mm (± 0.0001″)

Позиционирование

± 0.005 mm (± 0.0002″)

Автоматическая смена инструмента (магазин карусельного типа)
Кол-во позиций

16 инструментов (карусельный тип),
20 (вертикальный тип, дополнительная опция)

Выбор (поиск) инструмента

По номеру, случайная расстановка / направление вращения в обе стороны.

Тип штревеля

MAS 403-P40T (45°) или PS-CT40 (45°), or DIN 69872 B (45°)

Максимальный диаметр инстр-та

? 80 mm (карусельный тип), ? 76 mm (вертикальный тип)

Максимальный вес инструмента

7 kg

Максимальная длина инструмента

250 mm

Время смены инструмента

7 секунд для карусельного типа,
( 2 секунды для вертикального типа)

Основные технические характеристики
Станция СОЖ

0,75 кВт

Занимаемая площадь (ДxШxВ),см

230 x 250 x 255 cm

Транспортные габаритные размеры

290 x 260 x 280 cm

Потребляемая мощность

20 KVA

Требуемое давление воздуха

6 kg/cm (85 psi)

Вес станка

3200 kg

Комплектация фрезерного обрабатывающего центра VMC 645:

  • Система ЧПУ FANUC Oi MC
  • Полное ограждение зоны резания
  • Система охлаждения
  • Автоматическая смазка направляющих, аварийная сигнализация
  • Галогенное освещение рабочей зоны
  • Соответствие стандарту качества CE
  • Станок прошёл проверку 48 часов в рабочем режиме и имеет лазерную калибровку шпинделя
  • Гарантия на ЧПУ  FANUC 24 месяца

Дополнительная комплектация для станков QM-18 (за дополнительную плату):

Электромагнитная защита и сетевой фильтр к нему
FANUC 18i MB
SIEMENS 802D вместо FANGOR 8055i/A MC (с гарантией на SIEMENS 2 года)
SIEMENS 810D вместо FAGOR 8055i/A MC (с гарантией на SIEMENS 2 года)
Мощность привода шпинделя 11/15 кВт вместо 7.5/11 кВт для моделей VMC-1056,1066 & -1276
Масленое охлаждение для шпинделя с частотой вращения более 8000 об/мин
Шпиндель с частотой вращения 12 000 об/мин и с масленым охлаждением
2-х ступенчатая коробка скоростей и с масленым охлаждением
Охлаждение через шпиндель  и система фильтрации (20 бар)
Охлаждение через шпиндель  и система фильтрации (5 бар)
Смыв стружки с пластинчатой защиты (5 бар)
Магазин с горизонтальной  осью (20 инструментов)
Интерфейс для 4-й оси (без сервомотора , сервоконтроллера, соединительных проводов)
6” Поворотный стол управляемый ЧПУ CNC –151R
8” Поворотный стол управляемый ЧПУ CNC –201R
Ручная задняя бабка для поворотного стола CNC – 151 or CNC – 201
Стружечный конвейер для VMC-645 or VMC-845
Автоматическое измерение инструмента Renishaw TS 27R



Купить фрезерный станок QM-18 Вы можете у нас, в компании ОДО «БМТ компани».
