Фрезерный обрабатывающий центр Baron-Max — Mitseiki VMC-856

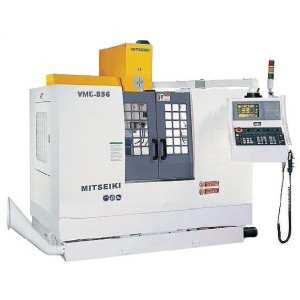

Фрезерный обрабатывающий центр Baron-Max - Mitseiki VMC-856

Вертикальный обрабатывающий центр для  изготовления сложных корпусных деталей и пресс-форм, мощность шпинделя  7,5/11 кВт  и скоростью вращения 8000 об/мин, ускоренное перемещение 20  м/мин и система подачи СОЖ объемом  200 литров с давлением подачи СОЖ в зону резания 3 бар (70 л/мин). Точность перемещений по стандарту  ISO 10791 – 4 ±0.004 mm, повторных   ±0.0025 mm.

Станок VMC-856 оборудован литым чугунным столом (1000 x 520 мм) со стандартными Т-образными пазами (ширина 18 мм., количество 5, расстояние между 100). Максимальная нагрузка составляет 650 кг. В стандартную комплектацию модели VMC-856 входит устройство смены инструмента карусельного исполнения на 20 гнёзд, обеспечивающее смену инструмента за 7 секунд.

В стандартную комплектацию также входит автоматическая шнековая система для удаления стружки, программируемое сопло для подачи СОЖ, пульт дистанционного ручного управления с маховичком, автоматический пневмопистолет, прямое нарезание резьбы метчиком, ориентирование шпинделя и блок обнаружения сбоя электропитания. В системе управления Fanuc предусмотрены расширенные функции управления инструментом, функции управления нажатием одной кнопки, 11-дюймовый ЖК-дисплей и порт USB.

Вертикальный центр VMC-856 с размерами стола 1270х355 производства Baron machinery поставляется в различных конфигурациях, в том числе со шпинделем на 12000 об/мин. По специальному запросу может быть заказана четвёртая координата.

Спецификация

Возможна уст-ка при исп. инструментальных систем  DIN  69871

VMC-856
Перемещения
Расст. от оси шпинделя до колонны
620 мм (24″)
От торца шпинделя до стола
120-720 мм
Перемещение по Z
600 mm (24″)
Перемещение по Y
550 mm (21″)
Перемещение по X
810 mm (32″)
Стол
Максимальный вес детали
650 кг
Размеры Т-образных пазов (шир.х кол-во х расст. между)
18 x 5 x 100 мм
Размеры стола
520 x 1000 мм
Шпиндель
Охлаждение через шпиндель (опц.)
Тип штревеля оправки (стандарт)
BT#40 (стандарт),CT#40 или DIN-69871A SK40 (опция)
Скорость вращения
80-8000 об\мин (стандарт), 100-10,000 об\мин или 2,000-18,000 (опция коробки ск-тей)
Мощность гл. двигателя
7.5 / 11 кВт (стандарт) 11 / 15 кВт (опция)
Подачи
Скорости резания (X-Y-Z)
1 — 10,000 мм/мин
Ускоренный ход (Z)
15 м/мин
Ускоренный ход (X-Y)
20 м/мин
Крутящий момент дв. подачи (X-Y-Z)
12 Нм (3.0кВт)
Точность
Повторяемость позиционирования
± 0.003 мм (± 0.0001″)
Позиционирование
± 0.005 мм (± 0.0002″)
Автоматическая смена инструмента (магазин карусельного типа)
Кол-во позиций
20 инстр-в (карусельный тип (станд.)), 24 или 40 инстр. манипулятор (опция)
Выбор (поиск) инструмента
По коду адреса, случайно / двухсторонне вращение
Тип штревеля
MAS 403-P40T (45°) или PS-CT40 (45°), или DIN 69872 B (45°)
Максимальный диаметр инстр-та
? 80 мм (карусельный тип), ? 76 мм (манипуляторный)
Максимальный вес инстр-та
8 кг
Максимальная длина инстр-та
300 мм (12″)
Время смены инстр-та (инстр-инстр)
7 сек для карусельного типа, ( 2 сек для манипуляторного)
Основные технические характеристики
Станция СОЖ
3/4 л.с.
Занимаемая площадь (ДxШxВ),см
290 x 260 x 280 см
Тара для морской трансп.
230 x 265 x 255 см
Потребляемая мощность
25 кВ
Требуемое давление воздуха



Купить фрезерный станок Вы можете у нас, в компании ОДО «БМТ компани».
